BOSCHの温湿度・気圧センサーをArduinoに繋いでみた


2019年 06月 08日

部屋の環境、快適さを調べるには、温度、湿度、気圧、二酸化炭素の4つのデータが重要であろう。

前回、二酸化炭素濃度センサーについて書いたので、今回は残りの3つをまとめて計測してみよう。

世の中、この3つを同時に計測してくれる、とても小さなセンサーがあるので、入手してみた。


画像は、秋月電子のサイト「BME280使用 温湿度・気圧センサモジュールキット」より拝借

秋月のサイトには、マニュアルとデータシートが用意されている。
Bosch Sensortecには、BME280 Integrated Environmental Unit のページが用意されている

そして、ちょっとネットで検索したら、とても懇切丁寧に使い方を書いているページ How to Hookup BME280 Sensor to Arduino using I2C があったので、参考にした。
英語のページだが、英語を読まなくても全てが分かるような素晴らしいページだった。

そして出来上がったのが次図である。
左右の電源を除くと、たった2本でArduinoに繋いでいるだけだ。

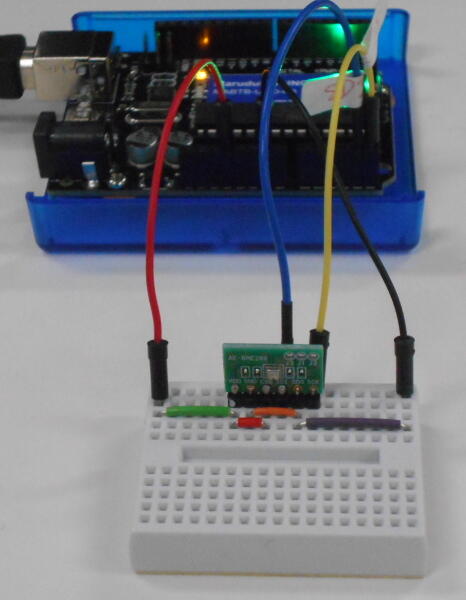

DSCN4648−600.JPG1pinと3pinをジャンパ線で結んで、I2Cの接続方法にしてある。

プログラムはオリジナルを微かに変更した程度である。

#include  <Wire.h>
#include  <cactus_io_BME280_I2C.h>

// Create BME280 object
// BME280_I2C bme; // I2C using address 0x77
BME280_I2C bme(0x76); // I2C using address 0x76

void setup() {

Serial.begin(115200);
Serial.println("Pressure\tHumidity\tTemp");

if (!bme.begin()) {
Serial.println("Could not find a valid BME280 sensor, check wiring!");
while (1);
}

bme.setTempCal(-1);// Temp was reading high so subtract 1 degree
delay(1000);
}

void loop() {
bme.readSensor();

Serial.print(bme.getPressure_MB()); Serial.print(" mb\t");
Serial.print(bme.getHumidity()); Serial.print(" %\t\t");
Serial.print(bme.getTemperature_C()); Serial.println(" C");

delay(5000);    // 5 second delay
}

そして、こちらが Arduino IDE のシリアルモニタに表示された内容である。

Pressure	Humidity	Temp
1007.04 mb	51.52 %		27.23 C
1007.03 mb	51.62 %		27.23 C
1007.01 mb	51.49 %		27.26 C
1007.04 mb	51.42 %		27.26 C
1007.00 mb	51.35 %		27.29 C
1007.07 mb	51.29 %		27.30 C
1007.04 mb	51.32 %		27.27 C
1007.01 mb	51.35 %		27.27 C
1006.99 mb	51.39 %		27.25 C

こんな感じで、さまざまなセンサーをArduinoに繋ぐことができる

よほど変なセンサーでない限り、色々な情報がネットに溢れているので、初心者でも何とかなるものである。
